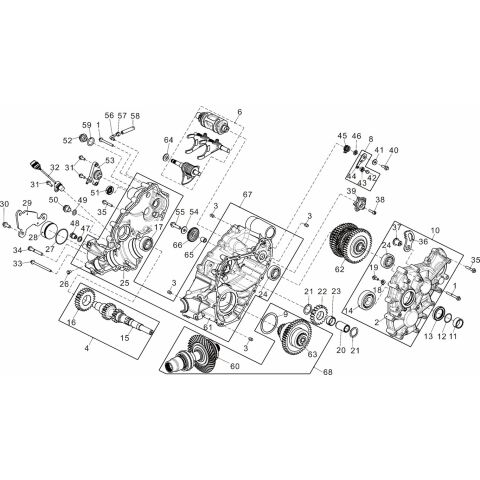

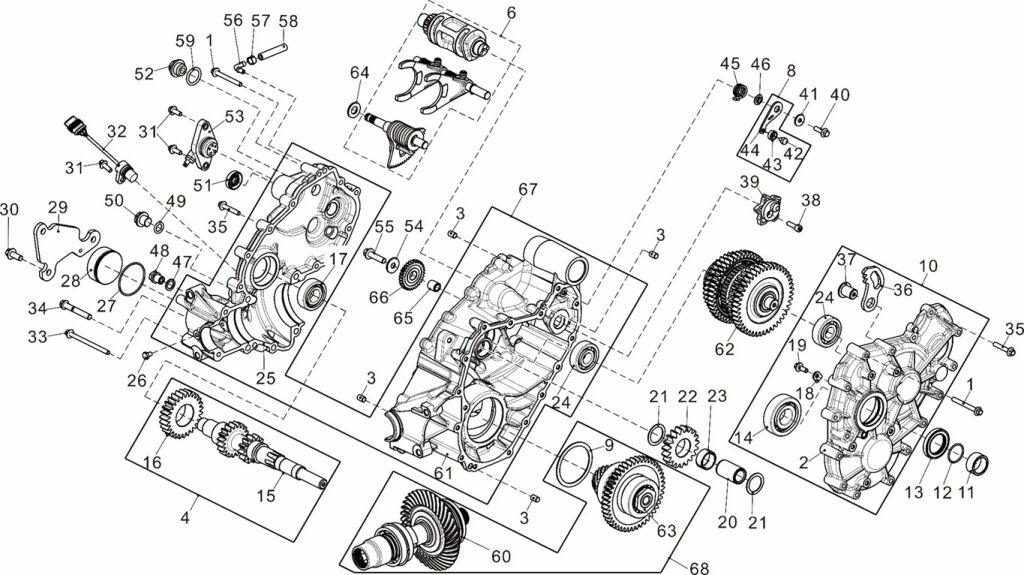

TRANSMISSION EXPLODED VIEW

Kód produktu LIN_5_E19-1_Landforce-1000

Ref. č	Kód p.	Popis	Počet v daném rozkresu	Cena za 1 ks	dostupnost
68	87689	Final Output Bevel Gear Assembly (No.9, 60, 63 used in pairs)	1	Cena bez DPH 14 647,11 Kč Cena s DPH 17 723 Kč	NA CESTĚ
48	87348	Drain bolt	1	Cena bez DPH 66,94 Kč Cena s DPH 81 Kč	NA CESTĚ
47	87347	Shim	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
46	87312	Shim	1		NA DOTAZ
45	87311	Rocker arm torsion spring	1		NA DOTAZ
44*	87310	Gear Locking Rocker Arm	1		NA DOTAZ
43*	87309	Gear Locking Wheel	1		NA DOTAZ
42*	87308	Swing Rivet	1		NA DOTAZ
41	87307	Shim	1		NA DOTAZ
39	87306	Plum Blossom Cam	1	Cena bez DPH 390,91 Kč Cena s DPH 473 Kč	NA CESTĚ
38	12196	Bolt M6X20	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
37*	87305	Cross-shaft bushing	1	Cena bez DPH 237,19 Kč Cena s DPH 287 Kč	NA CESTĚ
36*	87304	Parking Swing Arm	1	Cena bez DPH 252,89 Kč Cena s DPH 306 Kč	NA CESTĚ
34	11959	Bolt M8X55	5		NA DOTAZ
33	87346	Bolt M6X85	2	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ

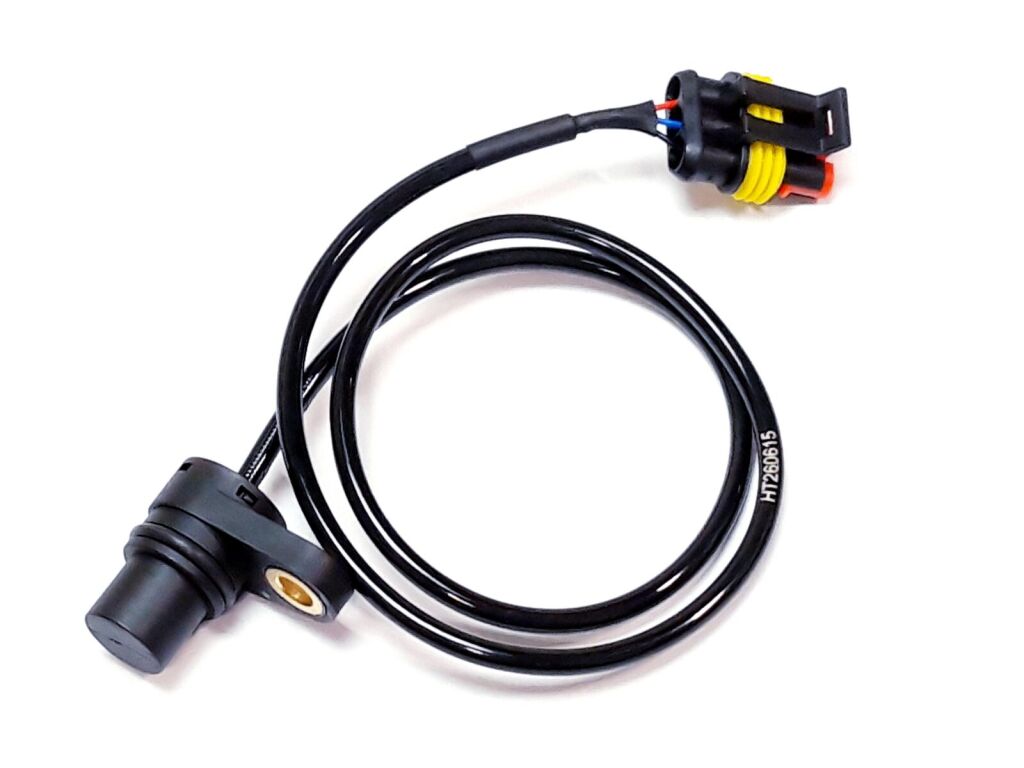

32	87345	Speed Sensor	1	Cena bez DPH 558,68 Kč Cena s DPH 676 Kč	NA CESTĚ
49	87349	Sealing ring for fastening bolts	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
50	87350	Tightening bolt	1	Cena bez DPH 56,20 Kč Cena s DPH 68 Kč	NA CESTĚ
67	87688	Intermediate Housing Assembly (No.17, 24, 25, 61 used in pairs)	1	Cena bez DPH 10 131,40 Kč Cena s DPH 12 259 Kč	NA CESTĚ
66	87330	Intermediate transition gear	1	Cena bez DPH 376,03 Kč Cena s DPH 455 Kč	NA CESTĚ
65	87329	Bushings	1	Cena bez DPH 142,98 Kč Cena s DPH 173 Kč	NA CESTĚ
64	87328	Washer	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
63*	87595	Drive Bevel Gear Assembly	1	Cena bez DPH 6 847,93 Kč Cena s DPH 8 286 Kč	NA CESTĚ
62	87594	Secondary Shaft Assembly	1	Cena bez DPH 11 761,16 Kč Cena s DPH 14 231 Kč	NA CESTĚ
61*	87320	Intermediate box	1	Cena bez DPH 6 348,76 Kč Cena s DPH 7 682 Kč	NA DOTAZ
60*	87593	Driven Bevel Gear Assembly	1	Cena bez DPH 8 057,85 Kč Cena s DPH 9 750 Kč	NA DOTAZ
58	87357	Oil pipe 6X10X400	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
57	87356	Earless clamp	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
56	87355	Vent pipe	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
54	87331	Shim	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
53	87354	Display Switch	1	Cena bez DPH 521,49 Kč Cena s DPH 631 Kč	NA CESTĚ
52	87275	Fuel cap	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
51	87351	Oil seal	2	Cena bez DPH 120,66 Kč Cena s DPH 146 Kč	NA CESTĚ
29	87344	Plug cover	1	Cena bez DPH 156,20 Kč Cena s DPH 189 Kč	NA CESTĚ
28	87343	Plug	1	Cena bez DPH 178,51 Kč Cena s DPH 216 Kč	NA CESTĚ
6	87589	Shifting Device Assembly	1	Cena bez DPH 5 490,08 Kč Cena s DPH 6 643 Kč	NA CESTĚ
5	87588	Rear Box Assembly	1	Cena bez DPH 3 484,30 Kč Cena s DPH 4 216 Kč	NA DOTAZ
4	87587	Input Shaft Assembly	1	Cena bez DPH 3 777,69 Kč Cena s DPH 4 571 Kč	NA CESTĚ
3	87277	Positioning Pin	4	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
2*	87276	Front Box	1	Cena bez DPH 2 545,45 Kč Cena s DPH 3 080 Kč	NA CESTĚ
1	11446	Bolt M6X55	15	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
59	10844	O-RING 18x3.55	1	Cena bez DPH 56,20 Kč Cena s DPH 68 Kč	SKLADEM
55	11347	BOLT M8×30	1	Cena bez DPH 188,43 Kč Cena s DPH 228 Kč	SKLADEM
40	10110W	BOLT M6X20	1	Cena bez DPH 205,79 Kč Cena s DPH 249 Kč	NA CESTĚ
35	10186W	BOLT M6X35 (FLANGE)	11	Cena bez DPH 205,79 Kč Cena s DPH 249 Kč	NA CESTĚ
31	10183W	BOLT M6X16	3	Cena bez DPH 205,79 Kč Cena s DPH 249 Kč	SKLADEM
30	11492	Hexagon Flange Bolt M8×20	3	Cena bez DPH 56,20 Kč Cena s DPH 68 Kč	SKLADEM
24*	26013	Bearing 6303	2	Cena bez DPH 300,83 Kč Cena s DPH 364 Kč	SKLADEM
17*	10062	BEARING 6204	1	Cena bez DPH 173,55 Kč Cena s DPH 210 Kč	SKLADEM
7	87590	Intermediate Box Assembly	1	Cena bez DPH 6 499,17 Kč Cena s DPH 7 864 Kč	NA DOTAZ
8	87591	Rocker Arm Assembly	1	Cena bez DPH 604,96 Kč Cena s DPH 732 Kč	NA CESTĚ
27	87342	O-ring	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
26	12187	Bolt M6X8	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
25*	87341	Rear Box	1	Cena bez DPH 3 357,02 Kč Cena s DPH 4 062 Kč	NA DOTAZ
23	87293	Needle roller bearing	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
22	87292	Reverse Transition Gear	1	Cena bez DPH 514,05 Kč Cena s DPH 622 Kč	NA CESTĚ
21	87291	Shim	2	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
20	87290	Bushings	1	Cena bez DPH 126,45 Kč Cena s DPH 153 Kč	NA CESTĚ
18*	87289	Bearing Retaining Plate	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
16*	87288	High-Speed Active Gear	1		NA DOTAZ
15*	87287	Input shaft	1		NA DOTAZ
13	87286	Oil seal	1	Cena bez DPH 152,07 Kč Cena s DPH 184 Kč	NA CESTĚ
12	87285	O-ring	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
11	87284	Bushings	1	Cena bez DPH 216,53 Kč Cena s DPH 262 Kč	NA CESTĚ
10	87592	Front Box Assembly	1	Cena bez DPH 3 568,60 Kč Cena s DPH 4 318 Kč	NA CESTĚ
9*	87282	Bearing shim	1	Cena bez DPH 54,55 Kč Cena s DPH 66 Kč	NA CESTĚ
14*	10855	BEARING 6305C3	1	Cena bez DPH 771,07 Kč Cena s DPH 933 Kč	SKLADEM
